1.概述及注意事項

歡迎您使用DMC系列智能變送/控制器

本款產品集成了pH、ORP的測量顯示及變送輸出，溫度顯示及變送輸出(可選)，ModbuRTU485輸出(可選)，開關觸點控制(可選)等多種功能。供電電源DC24V或者AC220V可選。

在您使用此儀器前，請仔細閱讀使用說明書，以幫助您正確使用和維護?；诓粩喔牧純x器性能的目的，本公司保留不作預先通知的情況下對產品進行改進，以及對本說明書內容及配件進行更改的權利。

在您收到貨物之后，請小心地打開包裝，觀察檢查儀表外觀是否有因?yàn)檫\(yùn)輸擠壓碰撞等造成的損壞，配件是否齊全。如發現異常，請立即與經銷商或本公司取得聯系。

任何情況下，不得自行拆卸儀表，如有此類行為，本公司不再負責保修。

下列信息，請您特別注意：

l  在產品接通電源之前，請先確認儀表的電源電壓是否與供給電源電壓一致。

l  請勿在有可燃性氣體、爆炸性氣體或者有蒸汽的場所使用本產品。

l  為防止觸電，請進行良好的接地保護。

l  產品內部某些部件帶有高壓，請勿擅自拆開本產品，以免發生觸電事故。

l  進行各項檢查前，請先切斷電源，以免發生觸電事故

l  本產品運行過程中如發現冒煙、異味、異響等異常情況時，請立即切斷供電電源，并及時與本公司取得聯系。

l  因產品更新，本說明書如有變動恕不另行通知。

2.技術參數：

3.接線及安裝

根據所選功能模塊的不同，接線方式也不相同。

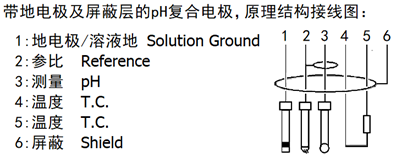

本儀表默認為pH型產品，接pH電極+溫度Pt1000。

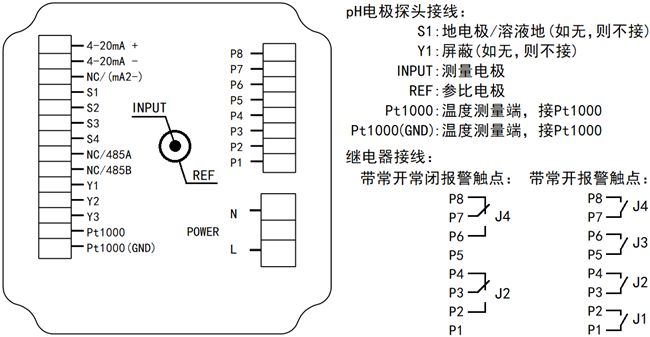

接線方法如圖：

附：

安裝及注意事項：

1．    儀表開箱后應檢查有無破損、滲漏和松動現象（玻璃電極外圍的參比鹽橋允許有返鹽結晶現象）。

2．    安裝時請避免因外力碰撞而損壞儀表及探頭。

3．    請確保使用時探頭能夠浸入待測溶液中。

4．    變送器接線后，請仔細檢查無誤后再通電。（要區分開24V供電與220V供電?。?/p>

5．    變送器接好線,先檢查玻璃電極測量球泡內有無積存氣泡。因運輸過程中會導致玻璃電極測量球泡內積存氣泡，導致輸出值出現異常。發現有氣泡時應將傳感器直立，用手輕敲探頭部分或握緊導桿輕甩幾下，直至測量球泡內看不到氣泡。此時將探頭放在清潔水中，通電觀察顯示值應在7PH左右，稍加一點酸顯示值偏低（或在標準液PH4中數值應接近）則基本正常，這時不要急于調整，浸泡24小時以上，使不平衡電位減少并穩定后再校驗。

6．    電極應視被測介質情況定期檢驗，介質狀況較好時可每半年檢驗一次，結垢、污染嚴重時應一個月甚至一兩個星期檢驗清洗一次，即使有自動清洗裝置時也應經常檢查。

7．    帶有壓力補償裝置的變送器，接線盒下端為參比溶液高位槽，通過鹽橋結構與被測溶液相通，會有微量損耗，當參比溶液下降較多時應進行補充，一般半年到一年需補充一次，應注意壓力指示值不能低于介質壓力，以防反滲污染參比電極，可定期充氣加壓。

8．    玻璃電極是易耗品，使用周期為一年左右，電極使用時間與被測介質的水體情況及清洗保養是否充分有很大關系，若被測介質情況惡劣或清洗不好，將會大大降低電極的使用壽命，因此，玻璃測量電極不在保修范圍內。

9．    帶長電纜連接的pH電極，當電纜長度大于20米時將明顯減慢pH測量的響應速度。

4.校準說明

變送器在出廠前已經校準，不宜隨意變動電氣校準設定值。如需進行現場校準，可按照下列步驟進行。校準前，請預先準備好pH6.86,4.01/9.18標定液。

校準方法：

變送器通電，長按MENU鍵，進入密碼菜單，使用上移鍵和右移鍵輸入密碼后后，按ENT鍵進入進入設定模式。按右移鍵切換至P02界面，按ENT鍵進入標準液校準子功能。

1．    第一點校準：將電極清洗后沾干，完全浸入第一點標定液(6.86)中。變送器能根據溶液溫度將校正液自動補償?shù)教囟囟认碌臉?biāo)準值。等待電壓值趨于穩定后，按下ENT鍵確認，第一點校準完成。

2．    第二點校準：在第二點校準界面中，按上移鍵切換標定值 4.01/9.18，將電極清洗沾干后完全浸入第二點標定液中，等待電壓值趨于穩定后，按下ENT鍵確認，兩點校準完成，界面顯示SLOP新的斜率值并自動跳轉到設置菜單。

注意事項：

?  玻璃電極敏感膜位置請勿用手摸或者用紙擦拭。

?  平時常用的PH電極，短期內放在PH4.00緩沖溶液中或浸泡在自來水中即可。長期存放時，請用3mol氯化鉀液浸泡。

?  檢查接線端子處是否干燥，如有油污，請用無水酒精擦拭，吹干后使用。

?  電極使用時間較長出現測量誤差時，須配合儀表進行標定，重新校正。

5.界面操作

產品出廠前均已經校準，若非必要，請不要調整界面參數。如果需要進行校準，請按如下步驟進行設定。進入設定模式都有密碼保護。密碼由廠方設置，用戶不能自行修改。

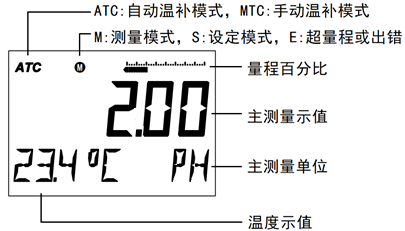

5.1測量界面

5.2按鍵說明

5.3進入設定模式

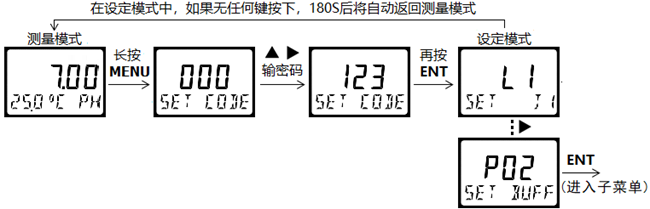

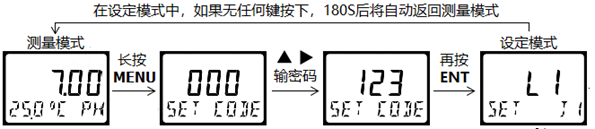

長按菜單鍵3秒以上，進入密碼界面。按上移鍵和右移 鍵輸入密碼后按確認鍵進入菜單界面。如輸入密碼錯誤，會顯示Err后并返回顯示界面。若在設定界面中無操作，3分鐘后會自動跳轉回顯示界面。

本產品的出廠默認密碼為：123

5.4設定界面菜單

在設定界面，按右移鍵進行菜單切換，按確認鍵進入子功能的設定界面：

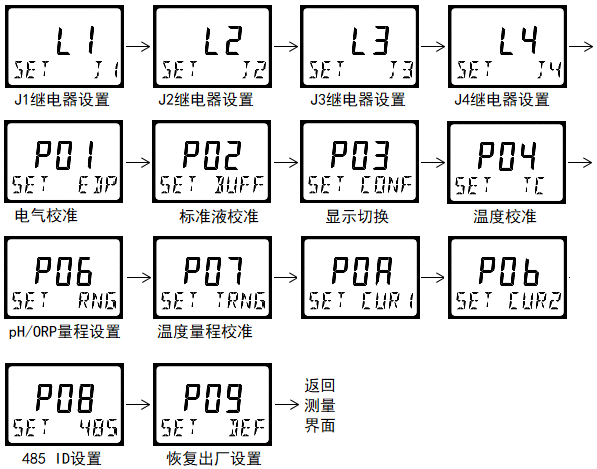

本機的設定界面如圖示

(若儀表無相應的功能模塊，設定菜單中對應的子功能也會缺失)

5.5子功能的設定

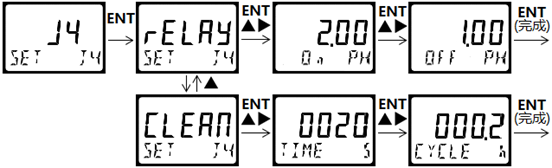

5.5.1  L1/L2/L3/L4報警點設置

J1~J4-報警點設置：在J1~J4界面依次完成J1~J4報警點的設置。

在J1~J3子菜單中按確認鍵進入，儀表下排左側On界面設置繼電器吸合值/Off界面設置繼電器的釋放值，用上移鍵和右移鍵修改主顯示區的報警位置設定值，按下ENT鍵確認，報警點設置完成。

其中，J4繼電器可設置為報警控制relay/清洗clean模式可選，relay界面進入設置為報警控制模式，設置方法同上。clean界面進入設置請清洗模式，可設置清洗時間（0~1000s）和清洗周期（0.1-999.9h）。（注:該時間不能作為時鐘使用）

設定J1~J4繼電器動作值，應依據如下三個原則：

吸合值>釋放值：測量值≥吸合值，繼電器吸合

               測量值≤吸合值，繼電器釋放

吸合值<釋放值：測量值≤吸合值，繼電器吸合

               測量值≥吸合值，繼電器釋放

吸合值=釋放值：繼電器無動作

吸合值不等于釋放值，其間的區域構成回程不動作區。通常，回程不動作區取2-6個字。

5.5.2  P01-電氣校準

電氣校準在儀表出廠之前已經進行過，并不是十分必要。如果想要再次進行電氣校準，就必須有合適的測量和檢驗設備。電氣校準時需要切斷儀表電源，將傳感器連線從儀表的接線端子上拆下來，接上電阻箱，給儀表通電。

在P01子菜單中按ENT鍵進入，儀表下排左側顯示Z表示零點校準，右側顯示傳感器實測的電壓值。將電位差計調整到0.00mV輸出，等待底部顯示的電壓值趨于穩定后，按下ENT鍵確認，零點校準完成。隨后，儀表下排左側顯示S表示斜率校準。調節電位差計使輸出一個±450mV 之間的電壓值，用戶可以按上移和右移鍵修改主顯示區為電位差計的輸出值。修改完成后，等待底部顯示電壓值趨于穩定后，按下ENT鍵確認，斜率校準完成，界面顯示當前的零點值和斜率值，并自動跳轉到設置菜單。

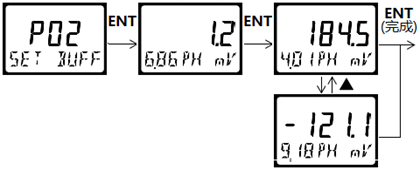

5.5.3  P02-校準液校準

pH緩沖液校準是通過使用標準緩沖液對儀表的校準，既可以校準一點，也可以校準兩點。只做一點校準時是對儀表內部存儲的曲線進行平移，兩點校準就在儀表中建立一條毫伏值與pH值之間對應的原始曲線。在正常測量過程中，將所測得的樣品溶液的毫伏值在曲線上對應，再經溫度補償?shù)?5℃時的pH值并顯示。儀表在初次使用、更換電極或長時間停用后必須進行二點校準。

標準液兩點校準，第一點標定液值6.86 第二點標定液值4.01/9.18可選，請預先準備好標定液、清洗水及吸水紙。

在P02子菜單中按ENT鍵進入，將電極清洗后沾干放入第一點標定液(6.86)中。變送器能根據溶液溫度將校正液自動補償?shù)教囟囟认碌臉?biāo)準值。等待電壓值趨于穩定后，按下ENT鍵確認，第一點校準完成，自動進入第二點校準界面。可以按上移鍵切換標定值 4.01/9.18，將電極清洗沾干放入第二點標定液中，等待電壓值趨于穩定后，按下ENT鍵確認，兩點校準完成，界面顯示SLOP新的斜率值，并自動跳轉到設置菜單。

注意：如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.4  P03-切換顯示

切換PH/ORP模式，可切換顯示PH值與對應的mV值，或無法按照正常流程校準pH電極時，可以在P11中自定義設置零點斜率后可切換至CUS模式顯示輸出。

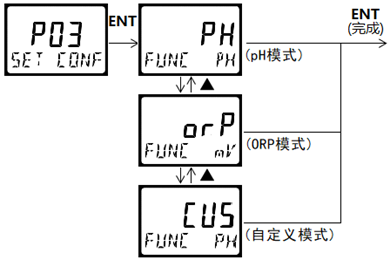

在P03子菜單中按ENT鍵進入，界面顯示PH，為正常pH測量模式,單位pH。按上移鍵可切換為ORP模式，可顯示當前的mV值，單位為mV，再按ENT鍵確認并返回設置菜單。

其中，PH模式為正常測量模式，單位為pH；ORP模式下顯示當前的mV值，單位為mV；CUS為自定義模式，可自定的零點和斜率。

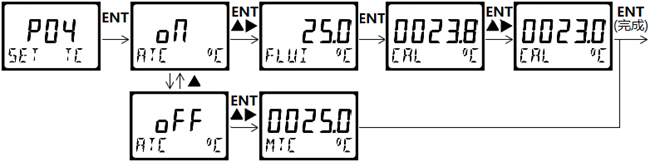

5.5.5  P04-溫度校準

儀表測量界面上顯示當前溶液的溫度，同時，應用該溫度值對pH值進行溫度補償。在默認情況下，儀表采用自動溫度補償模式，即補償溫度隨環境變化而變化。如不需要，可設置為手動溫度補償模式，此時的補償溫度MTC為固定值。在儀表使用時，若遇到突然溫度傳感器短路或斷路等情況，儀器會自動判別并將溫度值調整為預設定的流體溫度FLUI值。

在P04子菜單中按ENT鍵進入，液晶主顯示區顯示ON字樣，表示溫度自動補償功能開啟，再按ENT鍵進入自動溫度補償設置界面。用戶可以按上移鍵切換至OFF字樣，將自動溫度補償功能關閉，再按ENT鍵，進入手動溫度補償設置界面。

在自動溫度補償模式中，先設定流體溫度FLUI(默認為25℃)，再次按ENT鍵顯示當前環境溫度值。如果該數值與當前實際環境不一致，就再次按ENT鍵進入修改模式，按上移鍵和右移鍵修改為當前溫度的真實值后，按ENT鍵確認并返回設置菜單。在手動溫度補償模式中，用戶可以用上移鍵和右移鍵對手動補償溫度MTC進行設定。按ENT鍵確認并返回設置菜單。

如果校正出錯變送器會顯示Err指示。在這種情況下，需要重新校準。

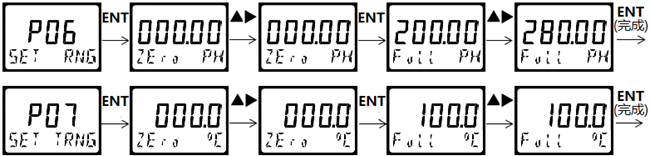

5.5.6  P06 / P07 -量程設定

該功能模塊用于設定儀表的輸出4-20mA時對應的量程范圍。其中，P06對應傳感器值的量程設置，P07對應溫度值的量程設置。

在P06或P07子菜單中按ENT鍵進入，儀表下排顯示ZEro表示低量程值，用戶可以按上移和右移鍵修改設定的低量程值。修改完成后按ENT鍵，儀表下排顯示Full表示滿量程值，用戶可以按上移和右移鍵修改參數的滿量程值。修改完成后按ENT鍵完成并返回設置菜單。在測量模式中，儀表的進度條會顯示傳感器值在量程中的占比狀態。

如果設置錯誤，變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.7  PA1 / PA2 -電流設定（可選配2路4-20mA輸出）

該功能模塊用于校準4~20mA的電流值。其中，PA1對應傳感器值的電流設置，PA2對應溫度值的電流設置。

請預先準備電流表或萬用表，串聯在儀表端子上。

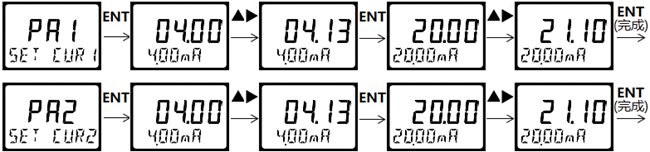

在PA1或PA2子菜單中按ENT鍵進入，儀表下排顯示4.00mA同時輸出4mA的電流值。用電流表測量穩定后輸出的電流值，按上移和右移鍵修改為電流表顯示的電流值(微調)，修改完成后按下ENT鍵。儀表下排顯示20.00mA同時輸出20mA的電流值，用戶按上移和右移鍵輸入電流表顯示的電流值(微調)，修改完成后按下ENT鍵，4-20mA電流校準完成，同時顯示當前零點和斜率，并自動跳轉到設置菜單。4.00mA輸出設定范圍2.50~5.50mA，20.00mA設定范圍18.50~21.50mA。如果設置錯誤變送器會顯示Err指示。在這種情況下，需要重新校準。

5.5.8 P08-485通訊ID地址設定

該功能模塊用于設定儀表的ModbusRTU485的ID地址。

在P08子菜單中按ENT鍵進入通訊地址設定。儀表下排顯示id上排顯示001(默認ID地址)，用上移和右移鍵修改儀表地址，按ENT鍵完成并自動跳轉到設置菜單。通訊協議參看485設置。

5.5.9  P09-恢復出廠設置

該模塊用于恢復儀表的出廠設置。在P09子菜單中按ENT鍵進入恢復出廠設置。儀表下排顯示dEF，儀表上排顯示No(YES)，用戶可按上移鍵切換到需要的選項，按下ENT鍵確認。

選擇YES項，可以將您的儀表有關設定值恢復到出廠設定值。

5.5.10  P11-用戶自定義零點/斜率設置

當無法按照常規程序進行電極校準時，用戶可自行設置零點和斜率，并在P03中切換至CUS模式進行顯示。

在P11子菜單中按ENT鍵進入，在Zero界面中，按上移和右移鍵輸入校正值X，按下ENT鍵確認后自動進入Full界面，按上移和右移鍵輸入校正值Y，按下ENT鍵完成設置，界面顯示XY值，并自動跳轉到設置菜單。

設置后的顯示值 =（原顯示值+X）* Y

6．485設置

6.1 MODBUS通信協議

DMC系列儀表采用標準Modbus RTU 通訊協議，波特率設置為9600bit/S，CRC16校驗，支持03（讀參數及數據）及06（寫單個參數）這兩條指令。

設備出廠的串口參數默認為9600、N、8、1。

數據編碼：ModBus使用最高有效字節在低地址存儲的方式表示地址與數據項。即當發送多個字節時，首先發送最高有效字節。

通訊數據的類型及格式：

信息傳輸為異步方式，并以字節為單位。在主站和從站之間傳遞的通訊信息是10位的字格式：

通訊數據（信息幀）格式：

對于03指令(讀取一個或多個寄存器的數據)

指令如下：ADDR+03+起始寄存器地址+寄存器個數+CRC校驗碼

返回?cái)?shù)據為：ADDR+03+數據長度+測量值高位+測量值低位+(……如讀取多個寄存器)+CRC校驗碼

對于06指令(把一組二進制數據寫入單個寄存器)

指令如下：ADDR+06+寫寄存器地址+要寫入的數據高位+要寫入數據低位+CRC校驗碼

6.2寄存器列表

注：數據類型均為十六位無符號二進制

7．配件和備件

此產品包括：

DMC系列智能變送/控制器 1只；

? 傳感器1只；

? 說明書一份；

? 安裝附件（選配）

8．質量保證

本產品提供一年質保，從交貨日期算起。產品保修不包括使用不當造成的損害。如果需要維修，請將產品寄回并承擔運費。發貨時需要良好的包裝，以避免運輸過程中造成損壞。

附表：

DMC系列智能變送/控制器

選型表

請將此文檔放置于現場儀表箱中，待查備用

文檔編號：20230522
